1. 产品介绍 1.1. 适用范围 本产品规格书仅适用于户外 P5(1921)全彩模组，规格型号：PM5-O。 1.2.产品说明 本产品使用自主封装 SMD 1921 灯珠，

灯珠内封装红色、绿色、 蓝色芯片各一个。1921 灯珠通过表面贴装技术（SMT）焊接在 PCB 板 上。 本产品使用双锁存驱动 IC 芯片和集成的行驱动芯

片通过计算机 控制；显示视角宽阔，色彩纯正一致协调，亮度稳定均匀，文字、图 像、视频清晰。 灯珠、芯片贴装在 PCB 板上，形成单元板，再安装在底壳

上，形 成模组。具有防阳光直射、防尘、防水、耐高温等特点，其外型精致 美观，坚固耐用。 底壳有用于安装模组的 M4 螺纹孔。使用螺钉将模组固定在箱体

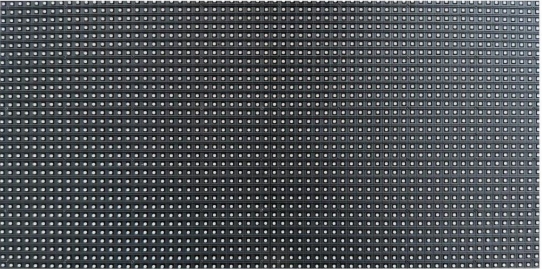

 上，再将箱体拼接成整屏。 2 正面照片 背面照片 3 1.3. 接口定义 1.4.规格型号定义 R1 1 2 G1 B1 3 4 GND R2 5 6 G2 B2 7 8 GND A 9 10 B C 11 12 D CLK

 13 14 LAT OE 15 16 GND 引脚 信号 功能 引脚 信号 功能 4、8、 16 GND 信号地 9、10、 11、12 A、B C、D 行控制 15 OE 亮度控制 14 LAT 锁存信号 1、2、

. 3 R1 G1 B1 第一组红 色、绿色、 蓝色数据 5、 6、 7 R2 G2 B2 第二组红 色、绿色、 蓝色数据 13 CLK 时钟信号 HUB 75 4 1.5.模组技术参数 序号 项目名称

 参数及指标 单元模组 1 LED 封装方式 SMD 1921 表贴三合一 2 水平视角（H） 170°±5° 3 垂直视角（V） 170°±5° 4 像素组成 1R1G1B 5 点间距 5mm 6 扫描

方式 1/8 扫描 7 驱动方式 恒流驱动 8 模组分辨率 64×32 点 9 模组尺寸 320mm×160mm×18mm 10 模组重量 430±5g 11 模组类型 灯驱合一 12 模组工作电压

5V 13 模组最大电流 7.5A 14 模组平均功率 19W 15 模组最大功率 38W 整屏1 使用环境 户外 2 防护等级 IP65（正面） 3 白平衡亮度 ≥4500cd/m 2 4 色温 3000-18000K 5

平均功率 372W/m 2 6 最大功率 744W/m 2 7 亮度均匀性 ≥98.5% 8

 色度均匀性 ±0.002Cx，Cy 之内 9 像素密度（点/平方米）

40000 10 供电方式 AC200-240V,50/60Hz 11 对地漏电流 ≤3.5mA/m 2 12 工作环境温度 -20℃～+60℃

通过添加加热设施可支持至-40℃ 13 工作环境湿度 10%～80%无结露 14 存储环境温度 -20℃～60℃ 15 存储环境湿度 10%～80%无结露 5 16

 换帧频率 60Hz 17 刷新频率 ≥1920Hz 18 最佳视距 ≥5m 19 信号处理深度 16384 20 亮度调节方式软件 软件 16 级调节/16 级自动 21 控制方式

 与电脑显示屏同步显示 22 无中继有效通讯距离 非屏蔽双绞线最大传送距离 100 米，多模 光纤传输距离可达 500 米，单模光纤传输 距离可达 15 公里

 23 计算机操作系统 Windows(XP、Vista)、Win7、Win8、Win10 24 视频信号 VGA、DVI、RF、S-Video、RGBHV YUV、YC、COMPOSITION 等 25

平均无故障时间 ≥10000 小时 26 寿命 ≥100000 小时 27 整屏像素失控率 ≤1/10000 28 区域像素失控率 ≤3/10000 29 稳定性 支持 7*24H 连续工作 30 阻燃

（防火） PCB 的阻燃等级达到 UL94 V-0 级 31 套件材质 PC+纤 32 衰减率（工作 3 年） ≤15% 1.6.模组安装孔位图 单位：mm 6 2. 安装及维护指导 2.1.

模组防水安装 模组需组装成箱体方可整屏安装，安装时将防水胶圈装入模组背 面的凹槽中。模组排水孔朝向显示屏下方向，模组背面安装螺纹孔与 箱体

对应安装孔对齐，用 M4 螺钉从箱体里面将模组固定在箱体上。 防水胶圈要压平整，防水胶圈与模组和箱体之间不得出现缝隙，否则 雨水可能从模组与箱体

之间漏入箱体内。 2.2.固定模组螺钉 固定模组的螺钉为 M4 螺钉，螺钉穿过箱体后的长度不宜大于 5mm。推荐使用 GB9074.4 螺钉（如下图，弹簧垫、垫片

与螺钉不可分 离），能够可靠固定模组。螺钉选型和命名方法请参见对应的国家标 准。 M4 GB9074.4 带锁紧螺钉 2.3.模组安装间隙 模组面罩和外壳受热要

膨胀，模组之间要留 0.1mm～0.15mm 缝隙， 不预留缝隙可能出现面罩受热鼓起问题。 注意箱体孔位参考模组孔位加工，当冬季气温低于 10℃时产品 存在

尺寸收缩现象，应按产品实测尺寸计算留模组间距。 注意：箱体与箱体拼接时，同样需按上述要求留出模组之间的缝 隙！模组不得承载任何方向的挤压力。

 7 2.4.模组信号线连接方式 信号排线安装分为横向级联与对开连接两种方式。横向级联是横 向模组之间使用排线连接，最右侧模组（正对模组）用长排线与

接收 卡连接。 对开连接是充分使用接收卡的方式，如下图所示，每一行模组分 别使用长排线与接收卡连接。模组较多时，模组还可以继续使用横向 级联的

方式扩展。与横向级联方式相比，对开方式可提供更高的刷新 率，显示效果更好。条件允许的情况下，应采用对开方式连接。 模组横向级联 模组对开连接

8 2.5.模组电源配置 电源线型号：一拖二/纯铜/总长 600mm/主线长 350mm/分线长 250mm/150mm/一端 2-4U 型端子/一端 VH4 线头 电源线示意图 电源连

接示意图 开关电源 单个模组电流 带模组个数 5V 40A 7.5A 3-4 个 5V 80A 6-8 个 9 2.6.箱体安装方式 箱体安装示意图 此图仅用于简易箱体接线示意；压铸

箱体连线方式同理，但是电 源至箱体可用带航插头的电源线； 箱体连接示意图 10 此图仅用于简易箱体之间接线示意；压铸箱体连线方式同理，但 是箱体

之间使用两端为航插头的电源线； 2.7. 显示屏安装方式 1. 壁挂式安装方式 1)此安装方式一般用于大厦门口、大楼墙体广告等。 2)当屏体面积小时，一般不留

维修通道空间，整屏取下进行维修， 或者做成折叠一体式框架。 2.立柱式安装方式 1)单立柱安装方式：适用于小屏应用； 2)双立柱安装方式：适用于大屏应

用； 11 3)封闭式维护通道：适用于简易箱体； 4)敞开式维护通道：适用于标准防水箱体。 3.悬臂式安装方式 1)此方式一般用于公路、铁路、高速公路上作交

通诱导使用； 2)屏体设计一般采用一体柜设计，或者吊装结构设计。 4.悬挂式安装方式 此安装方式与悬臂式安装方式类似，屏体采用一体柜设计方案。 注意：

如终端用户超出以上推荐安装方式使用（如水平向上安装、 水平向下安装），务必事先与制造厂工程研发部门书面联系，在专业 书面指导下安装，否则会

造成本产品快速失效! 12 2.8.防护要求 显示屏安装在户外，经常日晒雨淋，风吹尘盖，工作环境恶劣。 电子设备被淋湿或严重受潮会引起短路甚至起火，引

发故障甚至火灾， 造成损失。要求屏体与建筑的结合部必须严格防水防漏；屏体要有良 好的排水措施。 显示屏工作时本身就要产生一定的热量，如果环境

温度过高且散 热不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无 法正常工作。要求安装通风设备降温，使屏体内部温度在-20℃～60℃ 之

间。屏体背后上方安装温控轴流风机排出热量。 2.9.软件安装 显示屏控制和节目制作软件，与软件使用说明书，从控制系统官 方网站下载。按照软件使用

说明书安装和使用软件，对软件使用有疑 问请与我公司售后服务咨询或与控制系统厂商售后服务咨询。 控制系统使用的接收卡程序，从高科光电官方网站

下载。不同的 模组列驱动 IC，可能需要不同版本的控制和节目制作软件，也可能 需要将接收卡固件升级到指定的版本。控制和节目制作软件及接收卡 固件

版本不正确，会导致显示不正常，或性能不能调试到理想状态。 具体要求请见高科光电官网提示或咨询高科光电售后服务电话。 2.10. 安装静电防护要求 L

ED 模组使用过程要严格注意静电防护，接触模组人员必须佩戴 有接地的静电手环或静电手套。 13 为防止雷击或浪涌损坏芯片或 LED。模组装配过程中，

各种电动 工具必须良好接地，箱体中的开关电源外壳、屏体等要求正确接地(与 强电地必须分开)。 2.11. 模组清洁要求 清洁模组要求使用干净的软碎布蘸取

酒精轻轻擦拭模组表面。不 可使用作用未知的化学液体擦拭，以免损坏或腐蚀模组塑胶件、 LED 外壳或 LED 灯面胶体。清洁后，待模组表面完全晾干再通

电使用显示 屏。 2.12. 维修要求 维修 LED 模组时，使用恒温电烙铁或恒温热风枪并良好接地。 烙铁头一般使用刀形烙铁头。LED 焊接驱面元器件时，电烙

铁温度一 般在 300～360℃，焊接时间不能超过 3s，焊接次数不超过三次,驱 面焊接时不能使用风枪；灯面维修时，风枪温度一般设定在 260～ 280℃左右

，风枪对着灯珠顺时针轻微晃动，待焊锡完全熔化后，再 进行维修操作。 不易维修、维护的安装方式建议安装远程监控保护设施。 刀形烙铁头 锥形烙铁头

 2.13. 防止磕碰要求 模组安装与运输过程中，不得摔、推、挤、压包装，防止模组跌 落磕碰，以免发生套件破裂、灯珠脱落、灯珠破损、焊盘脱落、元器 1

4 件脱落等问题。 2.14. 电源连接要求 必须使用 LED 显示屏专用开关电源，单个开关电源连接的多个 模组的总电流，不可超过电源额定最大输出电流的 80

%。连接模组与 电源的导线需要使用优质铜导线，并保证模组电源座处电压 U 范围为 U±0.2V。连接电源时，必须注意模组电源座与开关电源输出端正负 极

对应，如果正负极接反模组会被烧毁,甚至发生火灾。 模组不得连接交流 220V，会造成模组立即烧毁。 电源接线时需确保模组插头、插座连接可靠，开关电

源电源座接 线端螺钉拧紧。插头、插座和螺钉松动会导致接触电阻增大引起烧线 或产品损坏问题。电源输入的接地端必须与合格的接地线连接。不良 接地

会产生信号异常，显示不稳定，甚至烧屏的问题。 2.15. 标准操作 整屏断电情况下连接信号排线和电源线，检查连接良好后再给整 屏上电，发现显示不良立

即整屏断电，整改接线后再整屏上电检验。 为避免出现局部 LED 灯珠亮度严重衰减或死灯，使显示屏达到设 计使用寿命，不可长期显示静止画面或静止文

字，必须播放动态画面 或动态文字。 2.16. 带电安装操作 需要带电安装时，必须按以下顺序操作：先接信号输入排线，再 接信号输出排线，最后接 5V 电源

插头。模组必须逐张安装调试，不 得连续安装多张显示不正常模组后再调试。 15 3. 整屏验收要求及方法 3.1.显示屏亮度验收 将显示屏调成全亮状态，5 分

钟内使用亮度计完成显示屏亮度测 量。测量亮度时，要求亮度计光轴垂直于屏体。调整亮度计与显示屏 距离，确保让亮度计目镜内黑色圆点或圆圈覆盖 16

个以上像素点， 调整焦距使目镜内可清晰看到 LED 灯珠，然后测量并读取亮度数据。 3.2.可视角度验收 如下图，在屏体左右 85°位置，和显示屏下视角 85

°位置观看， 要求屏体无明显黑斑、无明显暗块现象。 3.3.接地检查 开关电源外壳、箱体、显示屏外框必须良好接地， 要求接地电 阻≤10 欧，每半年检查一

、次接地电阻。 3.4.防雷设施检查 要求建筑物有避雷针或避雷设施并可靠接地，要求配电箱有配浪 涌保护器，对避雷设施，每半年进行一次检查。雷雨天

气应避免使用 显示屏。 3.5.整屏使用中显示不正常处理 用户在使用过程中发现显示不正常，特别是有整行高亮现象，立 16 即整屏断电后检修，避免在此情

况下长时间供电。
